Anlagenmanagementsystem SCO
System Control SCO zur Steuerung der Dampfkesselanlage
Das Anlagenmanagementsystem SCO führt Steuerungen von Dampfkesseln und/oder Heißwasserkesseln sowie einzelne Modulsteuerungen zu einem übergreifenden Managementsystem zusammen und eröffnet eine Vielzahl neuer Möglichkeiten. Die Kommunikation zwischen den einzelnen Kesselsteuerungen BCO, möglichen weiteren Steuerungen und der SCO findet über ein leistungsfähiges Bussystem statt. Aufwendige Verdrahtungsarbeiten und Signaltrennungen sind somit überflüssig. Die Anbindung an übergeordnete Visualisierungs- und Leitsysteme kann über verschiedene Leittechnikprotokolle erfolgen, wie z. B. Profibus, Modbus TCP/IP und BACnet. Die optionale Remoteanbindung über MEC Remote erlaubt die Überwachung der Anlage aus der Ferne.
Konstruktion
Speicherprogrammierbare, leistungsfähige Steuerung mit einem Bedienbildschirm als TFT-Farbdisplay mit berührungssensitiver Oberfläche.
Komponentenübergreifendes Anlagenmanagementsystem SCO – Beispielhafte Displayanzeige
Ausstattung
- Folgesteuerung von Mehrkesselanlagen
- Integration von Wasseranalysen
- Integration von Entgasungsanlagen
- Integration von Kondensatanlagen
- Einbinden von Fremdstoffüberwachungen
- Einbinden von Ölversorgungseinrichtungen
- Verschiedenste Druck- und Temperaturregelungen
- Reservepumpensteuerung mit automatischer Umschaltung für mehrere Kessel
Vorteile auf einen Blick
- Einfache Anbindung an übergeordnete Visualisierungs- und Leitsysteme
- Integrierte Überwachungs- und Schutzfunktionen gegen Fehlbedienung
- Umfangreiche Speicherung von Betriebsparametern und Betriebsmeldungen
- Anbindung an MEC Remote möglich: Über einen optionalen VPN-Router kann auf die Betriebsparameter und Betriebsmeldungen zugegriffen werden
- Intuitive Bedienung durch Verwendung grafischer Symbole und Darstellungen auf Touchscreen Displays
Water Control WCO zur Steuerung des Wasserservicemoduls
Die besonders kostengünstige Steuerung für das Wasserservicemodul bietet alle grundlegenden Funktionen zur Steuerung der Voll- oder Teilentgasungsanlage.
Konstruktion
Die speicherprogrammierbare Steuerung verfügt über ein einfach zu bedienendes Text- und Grafikdisplay mit Tastenbedienung. Sie ist in einen Anlagensteuerschrank integriert und am Wasserservicemodul mit kompletter Verdrahtung zu den Sensoren und Aktoren fest montiert.
Ausstattung Grundfunktionen
- Druck- bzw. Temperaturregelung der Entgasungsanlage
- Niveauregelung der Entgasungsanlage (mehrstufig oder stufenlos, inkl. Trockenlaufschutz und Hochwasserfunktion)
- Anzeige von Messwertkurven (Druck bzw. Temperatur, Niveau)
Ausstattung optional
- Temperaturregelung des Ablasswasser-, Entspannungs- und Kühlbehälters BEM
- Sprühdrucküberwachung für Sprühentgasungsanlagen
- Temperaturanzeige des Speisewasserbehälters
- Ansteuerung Brüdenarmatur zur Vermeidung von Brüdendampfverlusten im Stand-By-Betrieb
Vorteile auf einen Blick
- Attraktives Preis-Leistungs-Verhältnis zur Steuerung des gesamten Wasserservicemoduls
- Einfache Bedienung über das Text- und Grafikdisplay mit Tastenbedienung
- Datenübertragung über Ethernet oder Profibus DP
Master Energy Control MEC Remote für Fernwartung
Das Bosch Fernwartungssystem MEC Remote (Master Energy Control) ersetzt den bisherigen Teleservice für Industriekessel. Dieser bot dem Bosch-Industrieservice einen direkten Support-Zugriff auf Kesselanlagen.
Das neue MEC Remote ermöglicht nun auch Betreibern, ihre Anlagen über gängige internetfähige Endgeräte zu überwachen – bequem und sicher aus der Ferne.
MEC Remote ist somit die ideale Lösung für Betriebe:
- In denen das Beaufsichtigungspersonal nicht ständig vor Ort sein kann
- Mit beaufsichtigungspflichtigen Mehrkesselanlagen
- Mit Bereitschaftsdienst an den Wochenenden
Bosch-Kesselsteuerungen sind kompatibel mit marktüblichen Leittechniksystemen. MEC Remote kann auch bei Anlagen ohne Leittechnikanbindung eingesetzt werden.
MEC Remote – Fernzugriff zur Wartung und Visualisierung von Anlagendaten
Dank einer Übersichtskarte können auch mehrere Anlagen weltweit gleichzeitig überwacht werden. In Kombination mit MEC Optimize wird der Betreiber auf Wunsch automatisch per Kurznachricht auf sein Mobiltelefon oder per E-Mail über Auffälligkeiten und Störungen informiert. Dies reduziert den Überwachungsaufwand für Anlagen mit hohen Zuverlässigkeitsanforderungen erheblich (z. B. im Dauerbetrieb).
Broschüre: Steuerungen und Konnektivität
Ein weiterer Vorteil für Betreiber ist die optionale Fernunterstützung durch den Bosch-Industrieservice. Die Bosch-Experten können erweiterte Parametrierungen, Programmierungen (SPS) und Fehleranalysen direkt über das Fernwartungssystem durchführen. Beim Ausfall von Komponenten können die Service-Experten die Ursache dank der Fernanalyse bereits eingrenzen und mit passender Ausrüstung zur Anlage fahren. Kesselstillstandszeiten und Servicekosten können somit auf ein Minimum reduziert werden.
Eine der wichtigsten Anforderungen an die Fernanbindung ist deren maximale Sicherheit. Dafür sorgt das ausgeklügelte Rollenkonzept, welches die Zugriffsberechtigungen sowie die freigegebenen Regelungseingriffe steuert. Der Fernzugriff selbst verfügt über ein mehrstufiges Sicherheitskonzept. Die Datenverbindung nach außen kann jederzeit im Kesselhaus mittels Schlüssel hardwareseitig zu- oder abgeschaltet werden.
Zusätzlich zum Login mit Benutzername und Passwort über eine verschlüsselte Datenübertragung (https) kommt ein mobiles TAN-Verfahren zum Einsatz. Wie beim Online-Banking werden die Zugangsdaten auf das Mobiltelefon des Betreibers gesendet. Zu erfassende Betriebsdaten der Industriekessel werden nicht in einer Cloud, sondern ausschließlich lokal auf der Anlage gespeichert. Für MEC Remote wurden Sicherheitskonzepte der Firma ESCRYPT GmbH erstellt. Ein regelmäßiges Sicherheitsaudit erfolgt durch die Firma Cirosec GmbH.

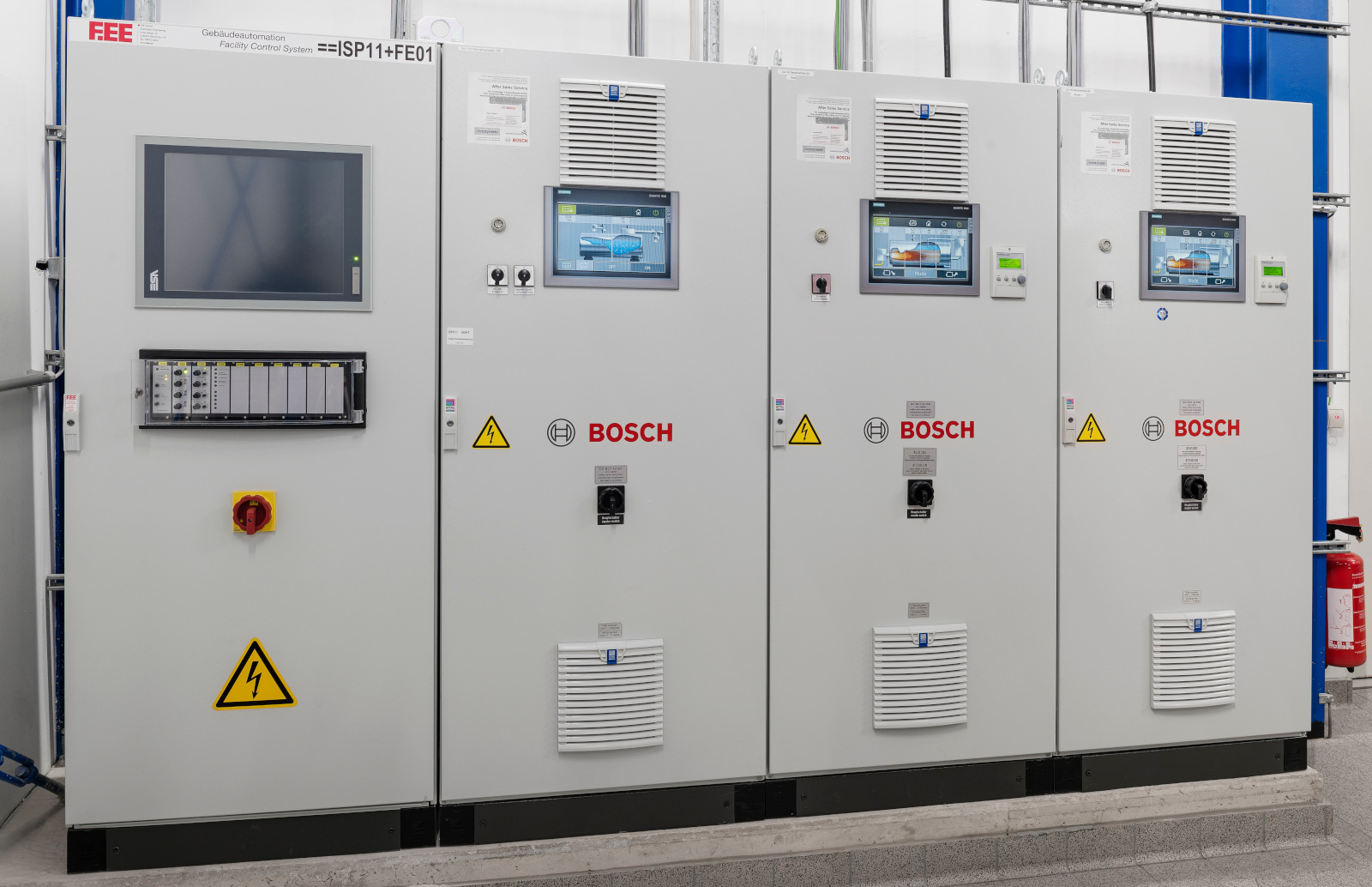

Anlagensteuerschränke SCO und MEC System
